新聞中心
聯(lián)系我們
pom是什么材料

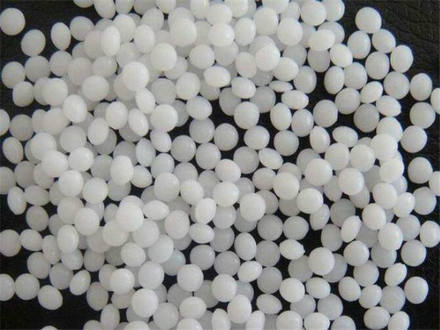

POM樹脂材料是作為高分子鏈的重復(fù)單位（單體單位），擁有甲醛基（-CH2O-）的結(jié)晶性樹脂，可以分為只由該單體構(gòu)成的均聚物型，以及以甲基-甲醛基（-CH2 CH2O-）作為共聚單體（共聚用單體）單位使其并存的共聚物型兩種結(jié)構(gòu)。一般來說市面上使用的pom基本都是均聚物pom聚甲醛。
一、POM材料特性
1、機(jī)械性能
pom聚甲醛具有優(yōu)秀的拉伸強(qiáng)度、彎曲強(qiáng)度、沖擊強(qiáng)度、剛性及彈性。而且在廣泛的溫度范圍內(nèi)，pom仍保持卓越的高剛性。它是最適合替代金屬的合成樹脂。
2、耐疲勞性、彈性及耐蠕變性
對于長期的反復(fù)應(yīng)力具有優(yōu)秀的耐疲勞性和彈性的KEPITAL-與各種齒輪類、板彈類、線圈彈性彈簧、偏心輪、扣具部件等結(jié)構(gòu)零件一起，在反復(fù)應(yīng)力、彎曲、沖擊、振動等條件下仍具有耐疲勞特性。pom聚甲醛比其它塑料具有更加優(yōu)秀的耐疲勞特性，它是用于受到反復(fù)應(yīng)力的零部件上的最適合的材料。
3、耐磨損性
耐摩擦磨損性和耐疲勞性、耐蠕變性一樣是pom的主要特性之一。
4、耐氣候性
在室外或有紫外線場所被使用時，若非極端條件，使用標(biāo)準(zhǔn)牌號即可滿足要求。如果需要經(jīng)常處于極端環(huán)境溫度中，推薦使用耐氣候牌號。
5、尺寸穩(wěn)定性
pom材料成型品具有在常溫下長期使用也能維持極高的尺寸穩(wěn)定性的特性。成型后的收縮，根據(jù)其模具溫度有所差異。但此過程1-2小時開始至2-3天之內(nèi)完成。收縮結(jié)束后在常溫下放置一年以上，其尺寸也基本不變。所以也能用于精密度要求極高的配件上。另外，在極低的溫度和潮濕的環(huán)境中，尺寸變化極小。
二、pom材料分類
按用途分為：普通級pom、增強(qiáng)級pom、耐沖擊級pom、耐候級pom、耐摩擦級pom、導(dǎo)電級pom、抗靜電級pom及l(fā)of級pom等。
三、pom材料用途。
pom材料最適合于齒輪、軸承、導(dǎo)向輪、滑輪等要求耐摩擦磨損性的機(jī)能零件的用途。在極端條件下，也能發(fā)揮優(yōu)秀的耐久性。通用也可用于電氣，電子，辦公自動化，汽車零部件等領(lǐng)域。
四、pom材料加工成型條件
1、預(yù)備干燥：80～90℃ × 3～4小時
2、樹脂溫度：190～210℃
3、模具溫度：60～80℃
4、注射壓力 50～100MPa
5、注射速度 5～50mm/s （0.3～3m/min） 螺桿轉(zhuǎn)數(shù) 100～150rpm
五、pom材料品牌推薦

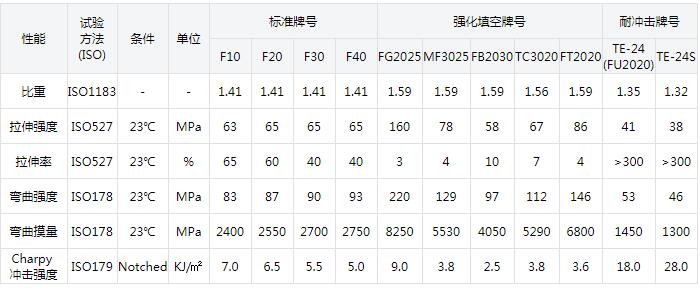

1、韓國工程pom材料

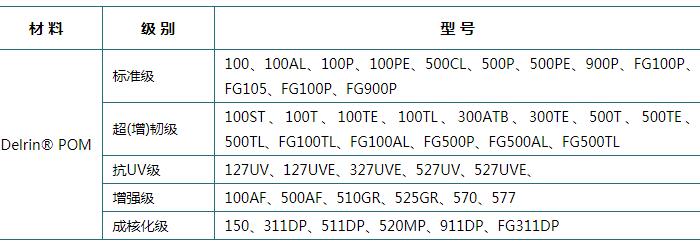

2、美國杜邦pom材料

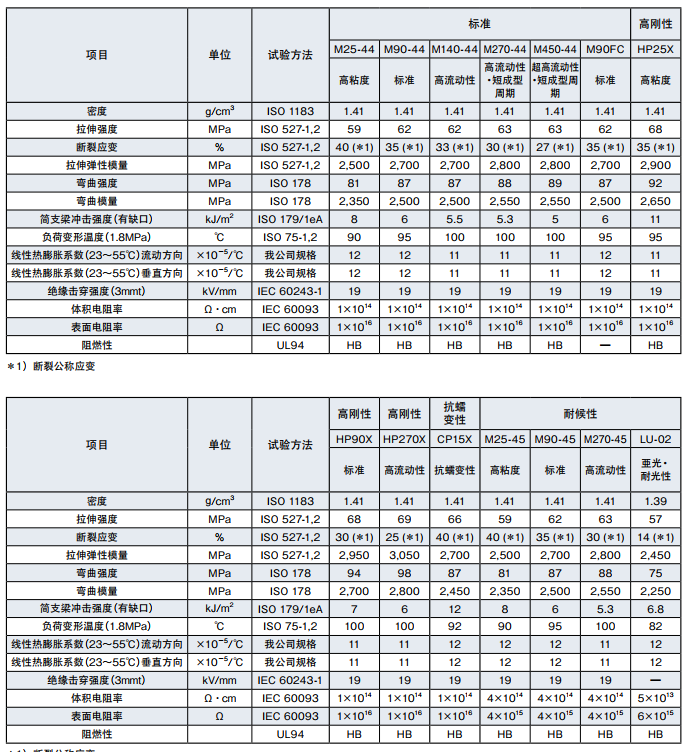

3、日本寶理pom材料
六、注意事項(xiàng)
1、為了避免材料發(fā)生分解，請按下列樹脂溫度和料筒內(nèi)滯留時間進(jìn)行設(shè)定。適宜的樹脂溫度: 190～210℃ (請勿加熱到250℃以上。)
2、若成型中斷時，請置換料筒內(nèi)材料，降低料筒溫度。如果發(fā)生過熱或疑似過熱的現(xiàn)象時，請降低料筒溫度，用新材料置換過熱的材料。此時，應(yīng)將置換出的熔化物投入水中冷卻，抑制氣體的散發(fā)。并且，置換時請戴好防護(hù)眼鏡和手套，切勿將手或臉靠近噴頭前端。氯乙烯等氯系材料或含有鹵素等難燃成分的材料會促進(jìn)POM材料的分解，所以，請不要將它們共同放入料筒內(nèi)。
3、由于甲醛氣體會刺激眼睛和喉嚨，使人感到不舒服，長期吸入超過一定濃度的該氣體對身體不利。 建議作業(yè)時保持局部或整體通風(fēng)。
4、灑落在地面上的粒料有可能使人摔倒，建議及時清除。
